Place of Origin: NINGBO CHINA
نام تجاری: NBLK
گواهی: ISO CE
Model Number: SHL, SH
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 10SETS
قیمت: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
تضمین: |
1 سال |
مواد: |
MC نایلون / فولاد / آلیاژ آلومینیوم |
نام: |
غلطک کابل |
بار رتبه بندی شده: |
10kn 20kn |
قطر: |
حداکثر 120 * 200 میلی متر یا سفارشی |
درخواست: |
سایت نصب کابل زیرزمینی |
تضمین: |
1 سال |
مواد: |
MC نایلون / فولاد / آلیاژ آلومینیوم |
نام: |
غلطک کابل |
بار رتبه بندی شده: |
10kn 20kn |
قطر: |
حداکثر 120 * 200 میلی متر یا سفارشی |
درخواست: |
سایت نصب کابل زیرزمینی |
| ماده شماره | مدل | قطر لوله (ملی متر) | وزن (کیلوگرم) |
| 21241 | SH80B | 80 | 4.3 |
| 21242 | SH90B | 90 | 4.9 |
| 21243 | SH100B | 100 | 5.2 |
| 21244 | SH130B | 130 | 6.3 |
| 21245 | SH150B | 150 | 7.6 |
| 21245A | SH180B | 180 | 10 |
| 21246 | SH200B | 200 | 12 |
کاربرد: برای هدایت و حفاظت از کابل در پروژه نصب استفاده می شود.
لوله شکسته با رولر برای هدایت و حفاظت از کابل با نایلون، فولاد گالوانیزه
رولر می تواند در هر زاویه ای در انتهای کانال قرار گیرد.
رول های محافظ کابل سری C
| داور، نه | مدل | قطر لوله (ملی متر) | وزن (کیلوگرم) |
| 21251 | SH80C | 80 | 17 |
| 21252 | SH90C | 90 | 18 |
| 21253 | SH100C | 100 | 20 |
| 21254 | SH130C | 130 | 20.5 |
| 21255 | SH150C | 150 | 21 |
| 21255A | SH180C | 180 | 22 |
| 21256 | SH200C | 200 | 23 |
کاربرد: برای هدایت کابل در کل کانال در طول پروژه کشیدن کابل استفاده می شود.
ویژگی ها: با رول های نایلون سه گانه بر روی قاب فولاد گالوانیزه. شعاع خم 450mm
رول های محافظ کابل سری C1
| داور، نه | مدل | قطر لوله (ملی متر) | وزن (کیلوگرم) |
| 21261 | SH80C1 | 80 | 24 |
| 21262 | SH90C1 | 90 | 25 |
| 21263 | SH100C1 | 100 | 26.5 |
| 21264 | SH130C1 | 130 | 27.5 |
| 21265 | SH150C1 | 150 | 28.5 |
| 21266 | SH200C1 | 200 | 30.5 |
کاربرد: برای هدایت کابل در کل کانال در طول پروژه کشیدن کابل استفاده می شود.
ساختار: با چهار رول نایلون بر روی قاب فولاد گالوانیزه ثابت شده است. شعاع خم 1000 میلی متر است. با نایلون شاف، فولاد گالوانیزه، رول می تواند در هر زاویه ای در انتهای کانال قرار گیرد.
رول های محافظ کابل سری D
| داور، نه | مدل | قطر لوله (ملی متر) | وزن (کیلوگرم) |
| 21271 | SH80D | 80 | 4.3 |
| 21272 | SH90D | 90 | 4.5 |
| 21273 | SH100D | 100 | 5.0 |
| 21274 | SH130D | 130 | 6.9 |
| 21275 | SH150D | 150 | 9.0 |
| 21276 | SH200D | 200 | 12.8 |
کاربرد: برای هدایت و حفاظت از کابل در پروژه نصب استفاده می شود.
با رولر نیلونی واحد ثابت بر روی قاب فولاد گالوانیزه و لوله محافظت طولانی
رولر های محافظ کابل مانول
| ماده شماره | مدل | مکس، دیه، کابل | وزن (کیلوگرم) | مواد شاف |
| 21281 | SHH1 | Φ80 میلی متر | 6.2 | آلومینیوم |
| 21282 | SHH1N | Φ80 میلی متر | 6.7 | نایلون |
| 21283 | SHH1G | Φ80 میلی متر | 10.8 | فولاد |
| 21285 | SH450J | Φ100 میلی متر | 7.7 | نایلون |
| 21286 | SH700J3 | Φ160 میلی متر | 14 | نایلون |
| 21287 | SH700J6 | Φ160 میلی متر | 23 | نایلون |
کاربرد: برای هدایت و حفاظت از کابل به سوراخ مانول استفاده می شود.
۲۱۲۸۱-۳ با یک رولر ثابت بر روی صفحه فولادی گالوانیزه
21285-7 با رول های نایلونی متعدد بر روی قاب فولادی گالوانیزه ثابت شده است. شعاع خم 700 میلی متر است.
رول زمین کابل برای استفاده از کابل هایی با قطر کمتر از 200 میلی متر طراحی شده است.
رولر کابل سه گانه به طور خاص برای کابل های قطر بزرگتر که نیاز به عبور دارند طراحی شده است. آنها می توانند با زاویه های چرخش خودسرانه مطابق با الزامات خاص ساخته شوند.
رول محافظ ورودی کابل برای تمدید کابل طراحی شده است.آن را می توان در هر زاویه ای در ورودی لوله قرار داده شده و دارای یک سطح فولادی لاک زینک پوشش داده شده با یک لایه نیلونی برای حرکت صاف.
رول محافظ ورودی کابل سری D مجهز به مکانیسم ثابت طولی پیشرفته است و دارای یک لایه نایلون برای عملکرد بهتر است.

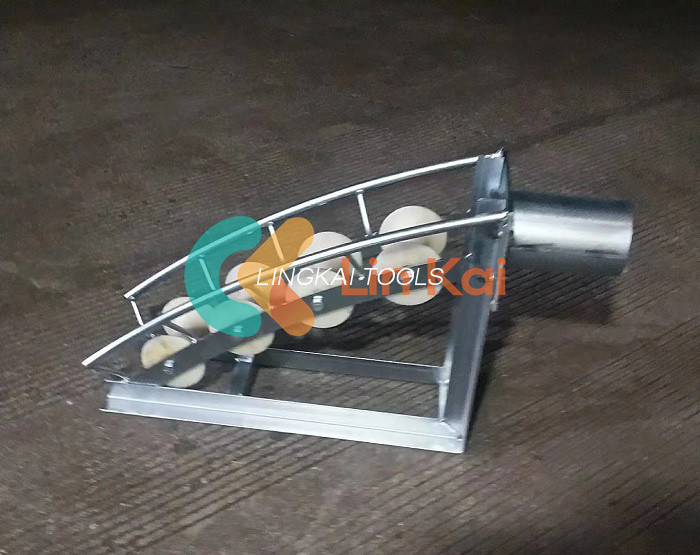

رولر سر چاه کابل یک راه حل ایده آل برای محافظت از کابل و کشیدن طناب در سر چاه است.
هدایت و پشتیبانی کابل ها یک جنبه ضروری از مدیریت کابل برای حفظ یکپارچگی و ایمنی سیستم های کابل است.قطب های کابل نقش مهمی در این فرآیند دارند زیرا در پیچ های خطوط کابل نصب می شوند.
هدف اصلی چرخ های کابل هدایت و حمایت از کابل ها از طریق نقاط مختلف در سیستم است.قطب های چرخ دار اطمینان می دهند که کابل ها در امتداد مسیر طراحی شده حرکت می کنند و تحت وزن خود کابل ها یا سایر عوامل خارجی خم نمی شوند یا خم نمی شوند..
قطب های کابل به ویژه در خم های خط کابل مفید هستند، جایی که کابل ها بدون هدایت مناسب می توانند آسیب ببینند یا خراب شوند.قطعات کابل می توانند به طور موثر از این مشکلات احتمالی جلوگیری کنند و عملکرد و ایمنی بهینه سیستم کابل را تضمین کنند..
